電磁流量計按結構型式可分為一體式和分體式兩種，均由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工藝管道上感受流量信號。轉換器一方面向傳感器勵磁線圈提供穩定的勵磁電流以建立勵磁磁場；同時把傳感器送來的感應電勢信號轉換成標準電信號，輸出給顯示記錄儀表。

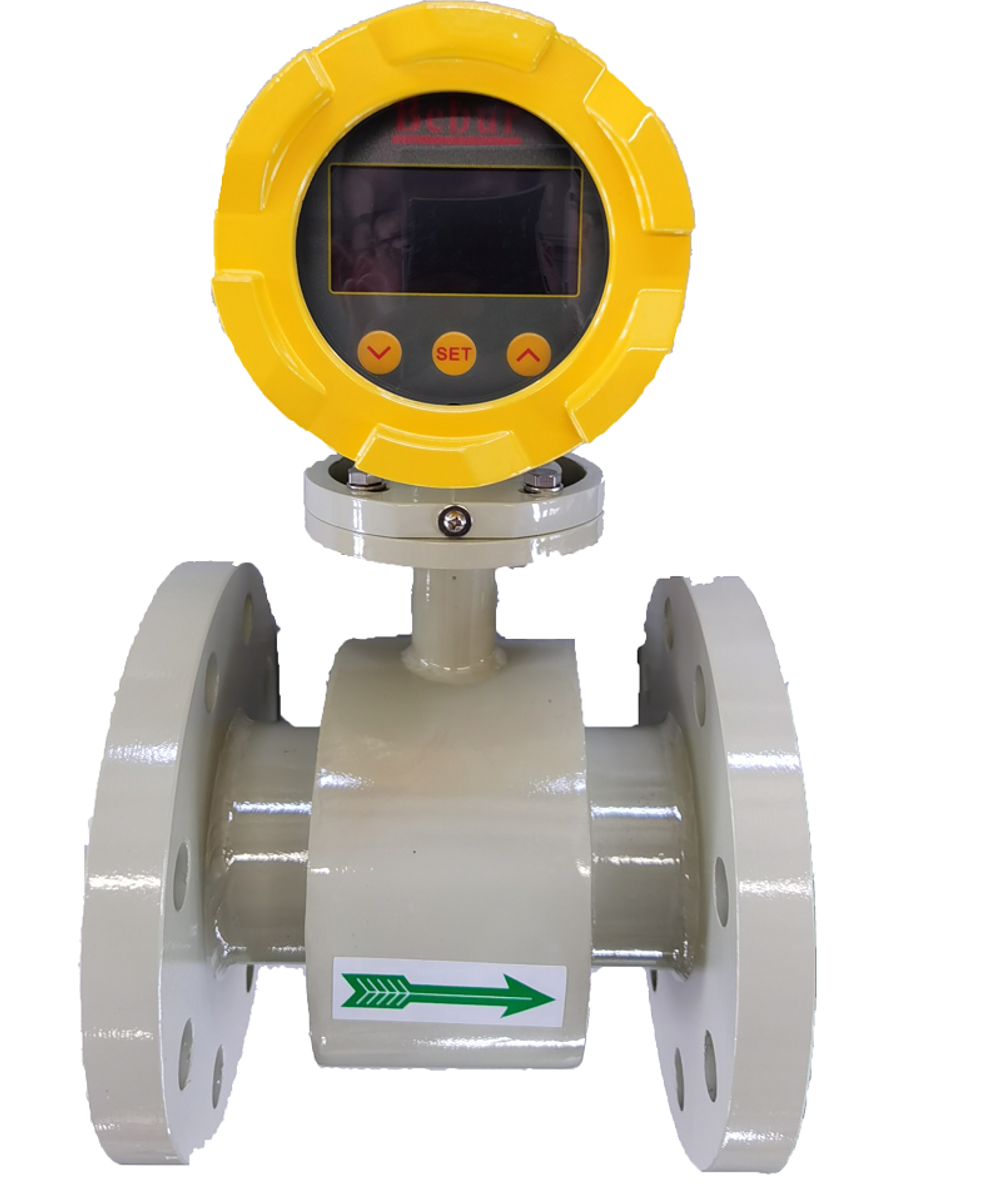

分體式電磁流量計的傳感器和轉換器分開安裝，轉換器可遠離惡劣的現場環境，并且儀表調試和參數設置都比較方便。分體式需要專用屏蔽電纜連接轉換器和傳感器。一體式電磁流量計，可就地顯示，信號遠傳，接線簡單，價格便宜。現場環境條件較好時，多選用一體式電磁流量計。
電磁流量傳感器主要由測量管組件、磁路系統（由勵磁線圈和鐵心組成）、電極等部分組成，其典型結構示意圖如圖3-43所示。測量管一般有兩層，外層為不導磁的金屬管，既提高了承壓能力，又可避免磁場被測量管屏蔽；內層為絕緣內襯管，為防止感應電勢被短路，一般用塑料或陶瓷材料制成。測量管上下裝有勵磁線圈，通以勵磁電流后產生磁場穿過測量管。電極安裝在與磁場垂直的測量管兩側管壁上，電極與金屬外管絕緣，但露出內襯管，與液體相接觸，引出感應電勢信號。由于電極直接與被測液體接觸，要求耐磨、耐腐蝕、導電性好。
